特點/用途 Key Features/Application：
l 用于電氣線路和設備的電流測量、監控和保護，以及電能管理、建筑物的自動控制系統等；
l 工作頻率: 50Hz/60Hz；
l 初次級工頻耐壓2.5KV/Min，絕緣電阻≥100MΩ/500Vdc；
l 工作溫度范圍: -25℃～50℃；
- 首頁
-
關于恩鴻
-
產品展示
-
應用領域
-
新聞中心
-
技術支持
-
聯系我們
產品展示
PRODUCTS

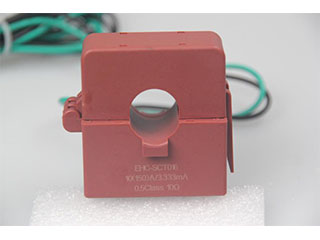

開口互感器-EHC-SCT系列開合式電流互感器
瀏覽次數：6680次上傳時間：2020-07-21 11:53:40
產品特點
產品規格
以下所示是此系列產品中較有代表性的幾種，我們可以根據用戶的特殊需求來設計和生產產品。
Only few typical products of this series are shown in the following pages. EHC is capable of making other customized design and manufacturing per user request.
規格及參數 Specifications and Parameters：
輸出電流型Output current mode
型號 Model | 一次電流 Primary Current | 匝比 Turn ratio | 二次電流 Secondary Current | 精度等級 Class | 額定負載 Rated load |
50A | 1:3000 | 16.67mA | 0.5% | 10Ω | |
100A | 1:3000 | 33.33mA | 0.5% | 10Ω | |
150A | 1:3000 | 50mA | 0.5% | 10Ω | |
200A | 1:2000 | 100mA | 0.5% | 10Ω | |
250A | 1:2500 | 100mA | 0.5% | 10Ω |
輸出電壓型Output voltage mode
型號 Model | 一次電流 Primary Current | 匝比 Turn ratio | 二次電壓 Secondary Voltage | 精度等級 Class |
50A | 1:3000 | 0.167V | 0.5% | |
100A | 1:3000 | 0.333V | 0.5% | |
150A | 1:3000 | 0.5V | 0.5% | |
200A | 1:2000 | 1V | 0.5% | |
250A | 1:2500 | 1V | 0.5% |

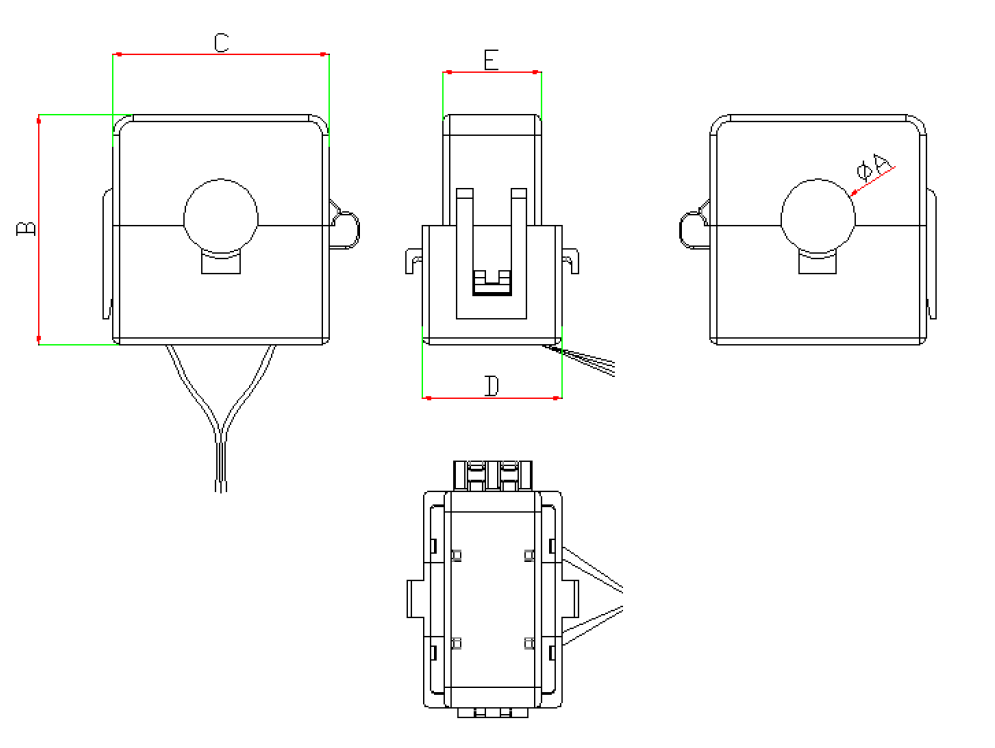

尺寸對照表Dimension table
型號 Model | φA(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
16 | 49.5 | 46.6 | 30 | 21 | |
24 | 57.5 | 54.6 | 30 | 21 |
