        環形變壓器鐵芯-環形變壓器鐵芯


        瀏覽次數：3689次上傳時間：2020-07-20 14:10:15

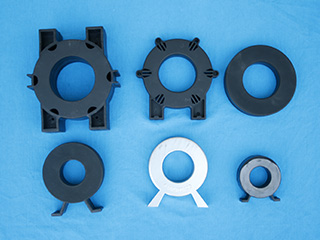

                   				   環形變壓器鐵芯






                        產品特點





        逆變電源變壓器
        電鍍電源變壓器
        焊機變壓器
        開關電源變壓器

        性能特點：
        用鐵基納米晶帶材制造；
        高飽和磁感應強度—能大大提高變壓器工作點，減輕電源重量，縮小電源體積；
        高磁導率低矯頑力—提高電源效率；
        低損耗—降低變壓器的溫升；
        良好的溫度穩定性—可以在-55℃~130℃長時間工作。

        材料特性
        飽和磁感應強度Bs（T）
        1.2
        矯頑力Hc （A/m）
        <2
        居里溫度Tc（℃）
        570
        晶化溫度Tx（℃）
        500
        工作溫度working temperature℃
        -55～130
        鐵損Loss P（20kHz，0.5T），（W/kg）
        <20









                        產品規格





        環形磁芯：OD—外徑,ID—內徑,HT--高度
        填充系數：0.75
        注：可根據客戶要求訂做各種規格鐵芯

        產品型號
        Product number
        磁芯尺寸
        Core size
        護盒尺寸
        Case size
        有效
        截面積
        iron cross
        section
        磁路
        長度
        mean path length
        重量
        weight
        額定電感量
        nominal inductance
        OD x ID x HT
        OD
        ID
        HT
        AFe
        lFe
        mFe
         10 kHz
        100 kHz
        mmxmmxmm
        mm
        mm
        mm
        cm2
        cm
        g
        μH
        HTC-15*10*6
        15 x 10 x6
        18.0
        8.4
        9.3
        0.12
        3.9
        3.4
        32
        7.3
        LTC-15*10*6
        15 x 10 x6
        18.0
        8.4
        9.3
        0.12
        3.9
        3.4
        11.7
        6.5
        HTC-25*20*10
        25 x 20 x 10
        27.7
        18.1
        12.8
        0.2
        7.1
        10
        28.4
        7.3
        HTC-25*15*10
        25 x 15 x 10
        28.1
        13.2
        12.3
        0.4
        6.28
        18
        70
        16
        HTC-25*16*10
        25 x 16 x 10
        27.6
        13.8
        12.6
        0.36
        6.4
        17
        65.5
        15.5
        LTC-25*16*10
        25 x 16 x 10
        27.6
        13.8
        12.6
        0.36
        6.4
        17
        17
        11.5
        HTC-30*20*10
        30 x 20 x 10
        33.1
        17.7
        13.3
        0.4
        7.9
        23
        59.3
        14
        LTC-30*20*10
        30 x 20 x 10
        33.1
        17.7
        13.3
        0.4
        7.9
        23
        15.5
        11.1
        HTC-30*20*15
        30 x 20 x15
        33.6
        17.8
        17.8
        0.57
        7.9
        33
        88
        20
        HTC-40*32*15
        40 x 32 x 15
        44.9
        28.6
        18.8
        0.46
        11.3
        38
        47.2
        11.1
        LTC-40*32*15
        40 x 32 x 15
        44.9
        28.6
        18.8
        0.46
        11.3
        38
        13
        8.4
        HTC-40*25*15
        40 x 25 x 15
        43.9
        21.5
        18.7
        0.86
        10.2
        64
        101
        23.1
        HTC-40*32*15
        45 x 30 x 15
        48.5
        26.7
        17.8
        0,86
        11.8
        74
        87.5
        20.3
        LTC-40*32*15
        45 x 30 x 15
        48.5
        26.7
        17.8
        0,86
        11.8
        74
        24.3
        15.9
        HTC-50*40*20
        50 x 40 x 20
        53.6
        37.1
        23.1
        0.76
        14.1
        79
        70
        15
        HTC-59*40*20
        59 x 40 x 20
        63.7
        36.8
        24.4
        1.52
        15.5
        165
        80
        20
        HTC-65*50*25
        65 x 50 x 25
        68.2
        46.5
        28.5
        1.5
        18.0
        190
        58.6
        18.1
        HTC-80*50*20
        80 x 50 x 20
        83.9
        46.8
        24.7
        2.28
        20.4
        342
        94
        28
        HTC-90*60*20
        90 x 60 x 20
        93.5
        55.1
        24.5
        2.28
        23.6
        395
        81
        25.1
        HTC-102*76*25
        102 x 76 x 25
        107.3
        59.6
        30.4
        2.47
        28
        508
        68.8
        21.6

        注：以上數據僅供參考，實際數據以成品為準

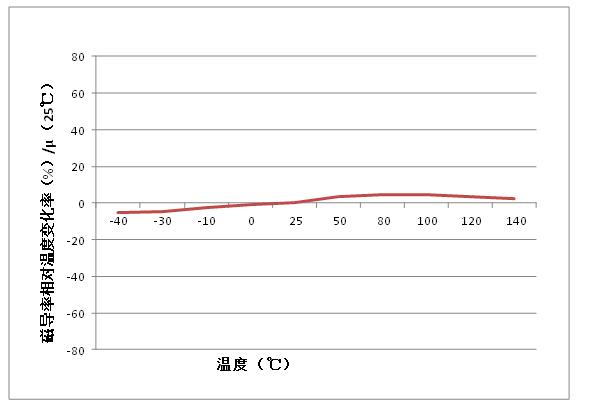

                        特性曲線

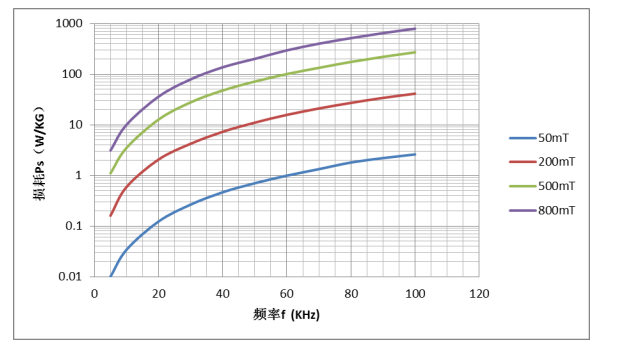

        磁芯損耗特性曲線









        型號環形變壓器鐵芯


        環形變壓器鐵芯

                點擊下載

        DOCX文件
